產品介紹

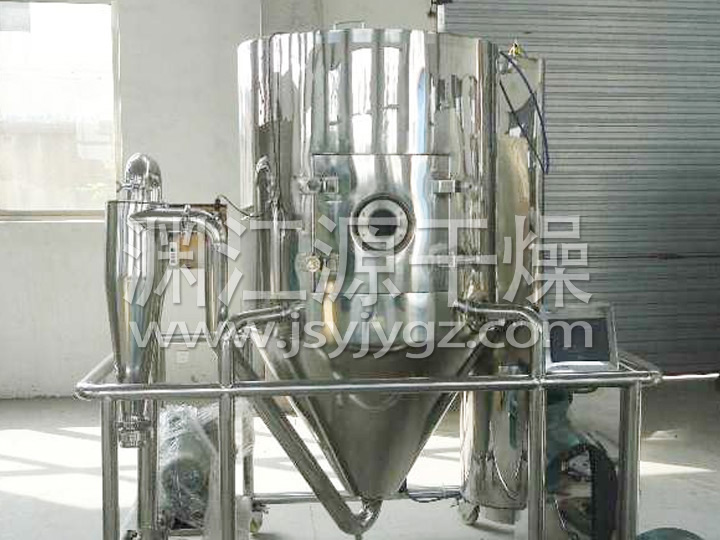

該機采用全封閉形式，所有部件均采用不銹鋼制造，配有三級凈化裝置，過濾后的空氣達十萬級要求。筒體與頂部裝有冷壁裝置，使壁溫＜80℃，干燥塔內裝有氣刷掃塔裝置。經該機干燥后的中藥浸膏粉，不會出現焦化變質現象，大大增加了收粉率（95％以上），而且不會產生混藥現象和粘壁現象。
工作原理
中藥浸膏高速離心噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用,也是利用高速離心式霧化器使物料分散成霧狀，與熱空氣充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。

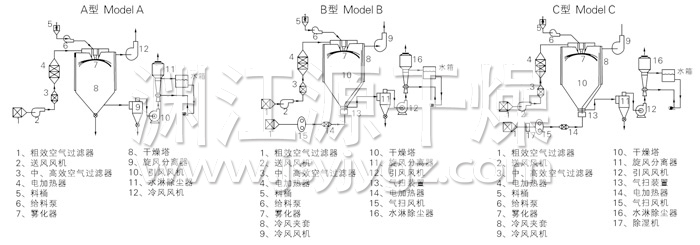

結構示意圖
性能特點
◎塔體具有冷風夾套；
◎塔體上裝有自動振打裝置；
◎塔體、管路配有快開清洗孔及排污孔；
◎可以配自動控制恒溫加料罐；
◎可以配手工高壓洗塔隨機附件；
◎與物料接觸的部分采用不銹鋼材料制作；(或全不銹鋼制造)；
◎物料收集采用兩級旋風除塵裝置，或一級
◎旋風除塵器和濕式除塵器；
◎進風溫度實現自動控制及連續裝置。
◎可以配氣掃裝置。
技術規格
| 型號 | ZLPG-15 | ZLPG-20 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
| 水份蒸發量 | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
| 料液處理量 | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
| 成品產量 | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
| 濕物料含固量 | 18-25 | |||||||||
| 成品含水量 | 3-5 | |||||||||
| 電功率 | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
| 加熱源 | 蒸氣+電 | |||||||||
|
產品收集方式 及一次收集效率 |
一點或兩點收集：一次收集小輪車≥95% | |||||||||
| 自控儀表 | 溫度與壓力自動控制、調節，聯鎖報警 | |||||||||
| 進風溫度 | 150-200 | |||||||||
| 出風溫度 | 80-100 | |||||||||
| 外形尺寸 | 長 | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
| 寬 | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
| 高 | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 | |
注: ★實際外形尺寸可根據客戶實際情況確定，以上尺寸僅供參考。
★以上蒸發量是^大蒸發量。
